氣瓶支架強度試驗裝置（手動控制）



    該裝置主要根據GB/T18437-2001國際5.2.2.8條：氣瓶安裝緊固后，在上、下、左、右、前、后六個方向上應能承受8倍于充滿額定工作壓力的天然氣的氣瓶重力的靜力，且氣瓶與固定座最大位移不許超過13MM。
1.測試前，根據測試單所提供的氣瓶型號，按該氣瓶重量×8，即為所測氣瓶應承受的靜力。
2.測試前，根據測試單認真核對所測試氣瓶支架號，并按GB/T18437-2001.5.2.2.5條之規定緊固支架。
3.用提升設備將測試用氣瓶置于支架上，并按GB/T18437-2001.5.2.2.7條之規定固定氣瓶。
4.測試時應按上、下、左、右、前、后六個方面，依測量順序先將百分表觸頭移動置于千斤頂頂頭所對應點另一面最高點， 再將千斤頂置于對應點。
5.查看百分表接觸頭移動數，即為氣瓶和支架位移數，按六個方面依次操作，便得到六個方面的位移數。
6.手動泵應半年清洗一次

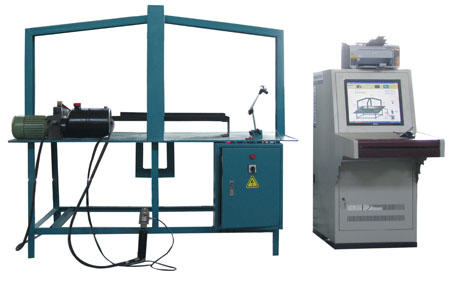

氣瓶支架強度試驗裝置（計算機控制）

技術參數：
    千斤頂頂壓力0-2T，位移傳感器測量范圍：0-20mm。液晶顯示屏實時顯示試驗數據，自動采集試驗數據信號，并保存試驗數據。試驗過程中由液壓動力包給千斤頂輸送液壓動力，千斤頂在頂壓天然氣瓶過程中位移傳感器與之聯動，壓力信號與位移信號通過數據采集系統同時傳到工控機中，工控機進行數據處理和數據保存，并自動生成頂壓力-位移曲線，由打印機打印出相關數據。
