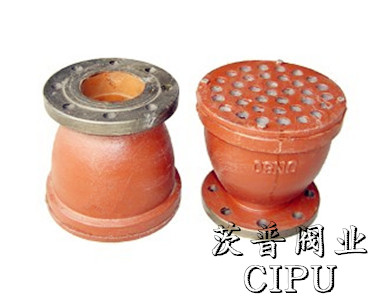

上海茨普船用空氣管頭、船用空氣帽、船用透氣帽 GB1580-80 1106-80 CB/T3594-94
通過吸氣和呼吸是艙柜內的氣壓接近大氣壓,使其壓力保持在艙柜的設計壓力以內,另外可以防止海水,雨水,火星進入艙柜。
一、 產品分類
1、空氣管頭的型式如下：
A型---法蘭連接尺寸按GB569的帽式空氣管頭；
AS型---法蘭連接尺寸按GB2501的帽式空氣管頭；
B型---法蘭連接尺寸按GB569的鵝頸式空氣管頭；
BS型---法蘭連接尺寸按GB2501的鵝頸式空氣管頭；
C型---法蘭連接尺寸按GB569的測深兼透氣空氣管頭；
CS型---法蘭連接尺寸按GB2501的測深兼透氣空氣管頭；
D型---法蘭連接尺寸按GB569的浮筒式油艙空氣管頭；
DS型---法蘭連接尺寸按GB2501的浮筒式油艙空氣管頭；
E型---法蘭連接尺寸按GB569的浮筒式水艙空氣管頭；
ES型---法蘭連接尺寸按GB2501的浮筒式水艙空氣管頭；
FS型---法蘭連接尺寸按GB2501的浮球式油，水艙空氣管頭；
基本零部件材料：
|
型 式
|
零 件 名 稱
|
材 料
|
|
A、AS
|
名稱
|
牌號
|
標準號
|
|
蓋及本體
|
灰鑄鐵
|
HT 150
|
GB 9439-88
|
|
鑄鋼
|
ZG 200-400
|
GB 11352-89
|
|
濾網
|
銅絲網GFW
0.475/0.16
|
|
GB 5330-88
|
|
螺釘
|
青銅
|
QSn4-3
|
GB 5233-85
|
|
B、BS
|
頭部
|
灰鑄鐵
|
HT 150
|
GB 9439-88
|
|
鑄鋼
|
ZG 200-400
|
GB 11352-89
|
|
浮球
|
阻燃玻璃鋼
|
|
|
|
濾網
|
銅絲網GFW
0.475/0.16
|
H 20
|
GB 5330-88
|
|
墊板，眼板
|
碳素鋼
|
Q 235-A
|
GB 700-88
|
|
C
|
蓋
|
青銅
|
QSn4-3
|
GB 5233-85
|
|
本體
|
鑄鋼
|
ZG 200-400
|
GB 11352-89
|
|
灰鑄鐵
|
HT 150
|
GB 9439-88
|
|
A、AS
B、BS
C、CS
D、DS
E、ES
FS
|
本體、上蓋
|
球墨鑄鐵
|
QT 400-15
|
GB 1348-88
|
|
浮子、浮球
|
不銹鋼
|
0Cr26NiMo2
|
GB 3280-94
|
|
導向螺栓
|
鋁青銅
|
QA 19-2
|
GB 4429-84
|
|
罩殼
|
薄鋼板
|
Q 235-A
|
GB 700-88
|
|
不銹鋼板
|
0Cr26NiMo2
|
GB 3280-94
|
|
濾網
|
銅絲網
|
H20
|
GB 5530-88
|
|
密封座
|
丁腈橡膠
|
HN 8433
|
GB 7038-86
|
2、空氣管頭的基本參數按表1。
|
型式
|
名 稱
|
公稱通用
|
適用范圍
|
|
A．AS
|
帽式空氣管頭
|
50-250
|
油，水艙空氣氣管上端
|
|
B．BS
|
鵝頸式空氣管頭
|
|
C．CS
|
測深兼透氣空氣管頭
|
50-100
|
|
D．DS
|
浮筒式油艙空氣管頭
|
50-350
|
油艙空氣氣管上端
|
|
E．ES
|
浮筒式水艙空氣管頭
|
水艙空氣氣管上端
|
|
FS
|
浮球式油，水艙空氣管頭
|
油，水艙空氣氣管上端
|
