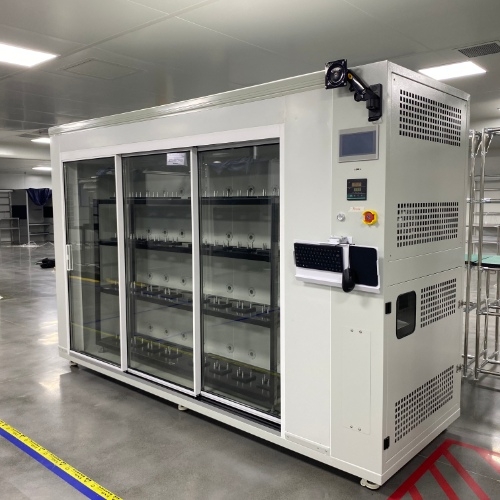

中控屏高溫老化柜是一種專門用于測試中控屏幕在高溫環境下的性能和可靠性的設備。它通過模擬高溫環境，對中控屏幕進行老化測試，是評估中控屏幕在高溫環境下的性能和可靠性的重要工具，對于保證中控屏幕的安全使用具有重要意義，老化柜也可以用于測試其他類型的屏幕，如液晶屏幕、電子屏幕等。這些屏幕在高溫環境下可能會出現老化、失效等問題，因此進行高溫老化測試是非常必要的。
中控屏高溫老化柜組成結構：
一、箱體結構
1、箱體保溫材料：內部填充硅酸鋁棉，箱體保溫材料厚度：50-80mm
2、門保溫材料：硅酸鋁棉，耐火級別A級，安全環保
3、老化箱四周采用保溫平整狀鋼板連接，庫板頂部及底部采用噴塑槽鋁固定
4、所有接縫處均采用耐高溫玻璃膠封
5、地板采用50槽鋼焊接，表面鋪設2mm厚度不銹鋼板
6、底部安裝移動膠輪，便于移動
二、治具貨架
采用方管焊接，設計4層，層板采用鋼板噴塑，上方安裝M3六角銅柱，對應治具和電源等安裝孔位，每層設計安裝6個治具板，一個電源DC電源。貨架出一根主電源與PLC聯動通斷，主電源進線外接航空插座。貨架出一根RJ45網口模塊，通訊使用。
三、老化貨架
采用30不銹鋼方管根據甲方提供圖紙焊接，設計6層，安裝載板。用于奇瑞9.2寸和奇瑞6寸產品老化，其中上4層用于奇瑞9.2寸（16個），下兩層用于奇瑞6寸（12個）
四、中間墻板
開30mm穿線孔，每層對應位置開6個，總共36個，含橡膠塞30個
五、老化區玻璃滑門
三軌三開，門洞尺寸：1650mm*2260mm(寬*高)，玻璃厚度：5mm；雙層中空玻璃，門外加護板
六、治具板區玻璃滑門
雙軌雙開，門洞尺寸：1650mm*2260mm(寬*高)，玻璃厚度：5mm；雙層中空玻璃，門外加護板
七、電柜面板
安裝在老化箱側部，面板上方安裝電腦顯示器支架（顯示器甲方提供），溫度控制器下方安裝折疊式桌板，方便鼠標和鍵盤（乙方提供）支撐使用
八、電柜內部
需要集成客戶直流電源（尺寸：480*400*90mm），工控機，路由器等電器，與老化箱整體合一使用
九、負載引線孔
背面開線孔，擺放治具板，便于接線，穿線孔采用軟硅膠密封，直徑30mm，帶塞，具體數量安裝要求設計安裝。
高溫老化柜技術參數：
有效容積：約2m3
老化區域尺寸：2515*455*1800（mm） 寬*深*高
治具區域尺寸：2515*250*1800（mm） 寬*深*高（治具貨架與產品貨架位置對應安裝）
外箱尺寸：約2960*975*2025（mm） 寬*深*高
高溫控制范圍：RT+10℃～80℃
溫度波動：≤±1℃（空載）
溫度均勻度：≤±2℃（空載）
溫度分辨率： 0.1℃
溫度傳感器：4顯1控制，PT100
升溫時間：RT-->設定溫度（70℃）10分鐘內
額定功率：約AC 380V 50 HZ 8KW
溫控功能 高溫箱內溫度可監控、可自動調整、有趨勢監控記錄
溫控方式 每間老化箱采用一套控制系統和加熱循環系統，可獨立程式/定值運行
加熱方式 電熱內循環風
重量：約50kg
中控屏高溫老化柜的特點：
1、高溫環境模擬：設備可以模擬高溫環境，以測試中控屏幕在高溫條件下的性能和可靠性。
2、溫度控制精確：設備能夠將溫度精確控制在預設范圍內，以實現準確的測試。
3、多場景模擬：設備可以模擬不同的測試場景，如高溫存儲、高溫循環等，以全面評估中控屏幕的性能。
4、安全保護：設備通常會配備各種安全保護裝置，如超溫保護、超壓保護、短路保護等，以確保測試過程的安全性。
5、遠程監控：一些高端的中控屏高溫老化柜還具備遠程監控功能，可以通過互聯網對設備進行遠程監控和管理，提高設備使用效率和安全性。
老化柜安全保護裝置
老化柜：
多段超溫保護手段（可聯動電加熱器、循環風機、總斷路器等）
超溫防止回路
電機過載保護回路
自診斷功能
異常顯示（相關設定由觸摸屏能夠完成）
非常停止開關
溫控器設置報警
其它：
加熱系統短路保護
控制線路短路及超載保護
電源供電系統短路及超載保護
