TYFZ高爐煤氣調壓閥組
產品概述：
TYFZ型煤氣調壓閥組適用于煉鐵廠高爐系統，通過對氣體介質流量調節來保證爐頂壓力穩定在一定范圍內。安裝于除塵裝置(濕式除 塵或干式除塵)之后的凈煤氣管道上。也適用干其它對需要通過流量、壓力調節保持穩定生產的氣體介質管路系統。
結構特點及用途：

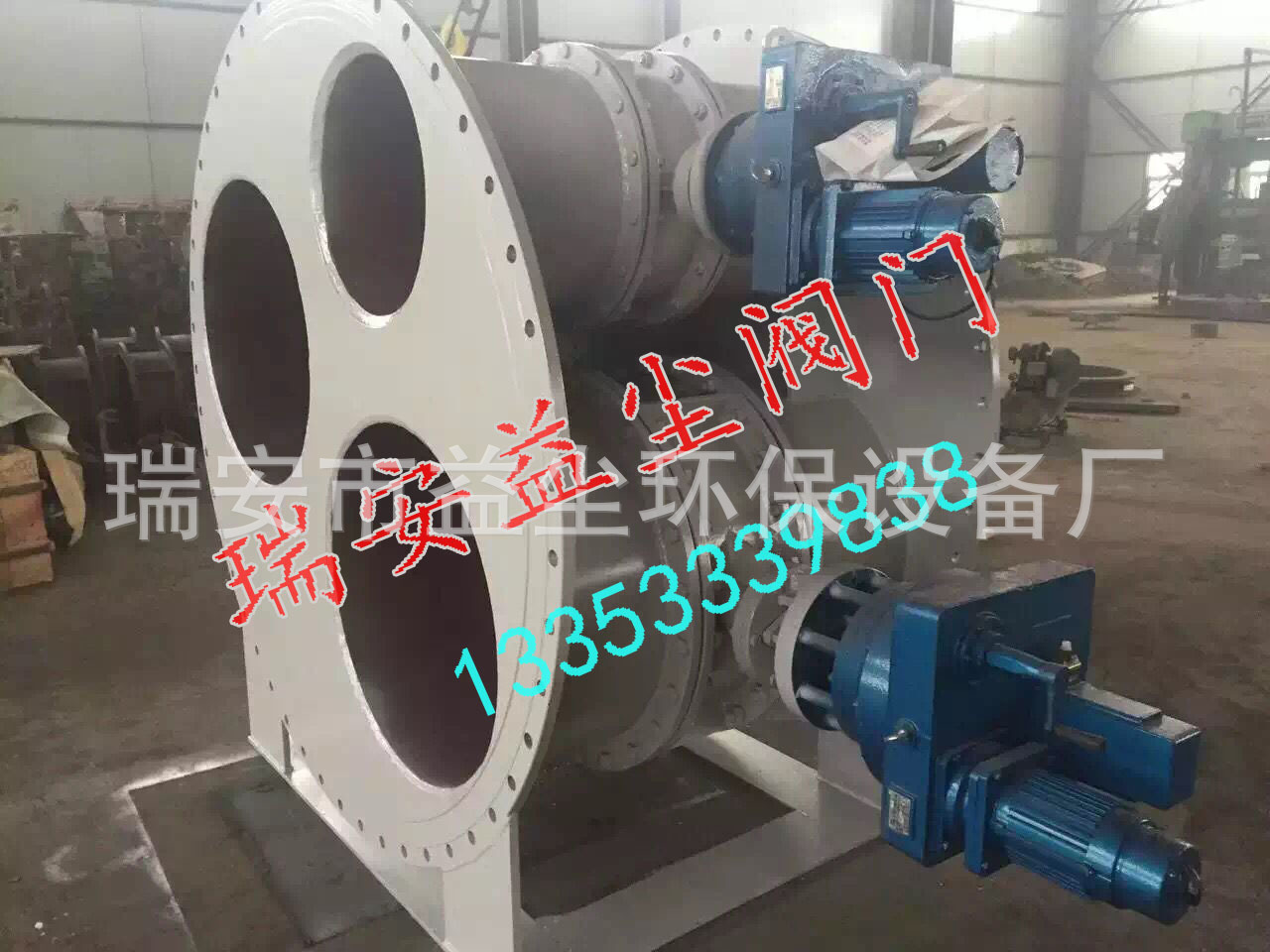

TYFZ型煤氣調壓閥組由ZAJW-1型自動調節蝶閥及常通管組成。在使用中一般用一臺ZAJW-1型自動調節蝶閥通過DDZ型電動單元組 合儀表進行自動控制，其余二臺（或三臺）ZAJW-1型自動調節蝶閥由閥門配制的電動執行器通過儀表盤上的手動操作器控制進行粗調，以達到對系統流量和壓力之調節。TYFZ型煤氣調壓閥組適用于高爐系統及其它需要通過流量、壓力調節保持穩定生產的系統。本閥組安裝在水平管道上時無方向要求，但常通管應置于閥組下方，以保證在系統溫度下降時冷凝水的排出。安裝在垂直管路上時應考慮電動執行器的工作位置。

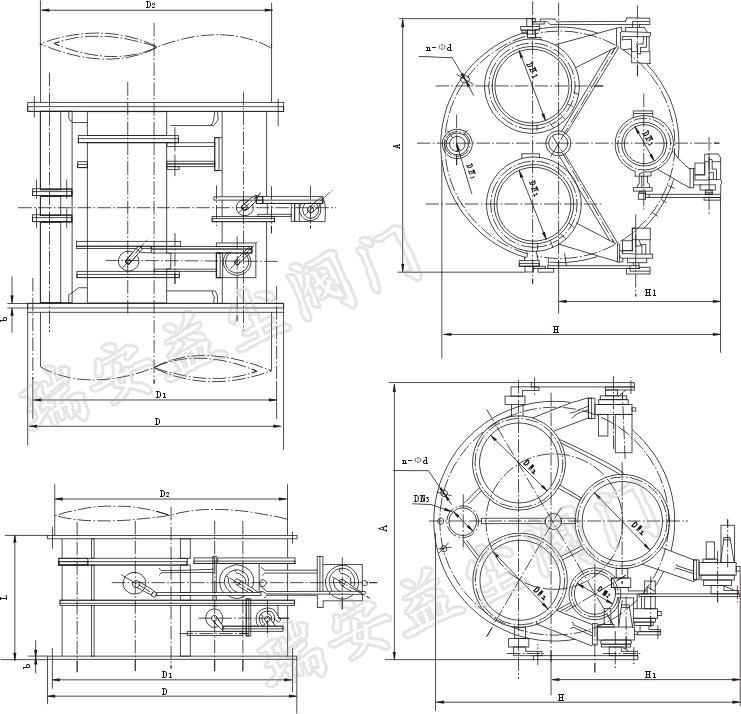

主要外形及連接尺寸表：
| 閥組型號 |
D |
D1 |
L |
b |
n-Φd |
A |
A1 |
Η |
H1 |
閥門配制 |
許用流量(m3/h) |
重量 (kg) |
對應 管道 |
| TYFZ-25 |
1990 |
1930 |
1000 |
30 |
44-Φ30 |
3600 |
1800 |
2150 |
1150 |
600x2+300x1+150 |
55000-65000 |
2800 |
1200 |
| TYFZ-30 |
1990 |
1930 |
1000 |
30 |
44-Φ30 |
3600 |
1800 |
2150 |
1150 |
700x2+300x1-150 |
65000-77000 |
3200 |
1300 |
| TYFZ-40 |
1990 |
1930 |
1000 |
30 |
44-Φ30 |
3600 |
1800 |
2250 |
1250 |
700 χ 1+800 χ 1+350 χ+150 |
77000-91000 |
3400 |
1400 |
| TYFZ-50 |
2190 |
2130 |
1200 |
30 |
48-Φ30 |
3800 |
1900 |
2600 |
1500 |
800x2+400x1+200 |
91000-105000 |
3700 |
1500 |
| TYFZ-60 |
2305 |
2240 |
1200 |
30 |
48-Φ30 |
4000 |
2000 |
2800 |
1600 |
800 χ 1 +900 χ 1 +400 χ 1 +200 |
105000-120000 |
4900 |
1600 |
| TYFZ-65 |
2190 |
2130 |
1200 |
30 |
48-Φ30 |
4000 |
2000 |
2800 |
1600 |
700x3+350x1+200 |
111000-130000 |
5000 |
1700 |
| TYFZ-75 |
2305 |
2240 |
1200 |
30 |
48-Φ33 |
4000 |
2000 |
2800 |
1600 |
900x2+500x1+200 |
120000-150000 |
5300 |
1800 |
| TYFZ-90 |
2405 |
2340 |
1200 |
30 |
52-Φ 33 |
4000 |
2000 |
2550 |
1350 |
800x3+400x1+250 |
137000-170000 |
6700 |
1900 |
| TYFZ-100 |
2605 |
2540 |
1200 |
30 |
56-Φ33 |
4200 |
2100 |
3000 |
1700 |
1000x2+500x1+200 |
150000-190000 |
7000 |
2000
|
